안녕하세요! Insertion Rigging 공급업체로서 저는 Insertion Rigging의 내하력을 어떻게 계산하는지에 대한 질문을 자주 받습니다. 건설, 제조 또는 무거운 물건을 들어 올리는 모든 산업에 종사하든 이는 중요한 측면입니다. 그럼 바로 들어가서 분해해 보겠습니다.

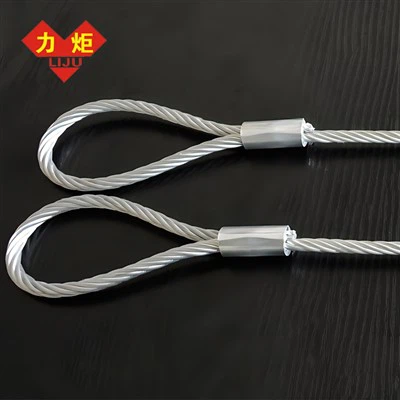

먼저 인서션 리깅(Insertion Rigging)이란 무엇일까요? 삽입 리깅(Insertion Rigging)은 무거운 짐을 들어 올리고 고정하는 데 널리 사용되는 와이어 로프 슬링의 한 유형입니다. 이에 대한 자세한 내용은 당사 웹사이트에서 확인하실 수 있습니다.삽입 장비. 강도와 신뢰성으로 잘 알려져 있어 많은 전문가들에게 최고의 선택이 되고 있습니다.
이제 부하 용량을 계산하려면 고려해야 할 몇 가지 요소가 있습니다. 첫 번째는 Insertion Rigging에 사용되는 Wire Rope의 종류입니다. 와이어 로프마다 강도 등급이 다릅니다. 예를 들어, 6x19 와이어 로프는 6x37 와이어 로프와 비교하여 하중 지지력이 다릅니다. 6x19 와이어 로프는 더 단단하고 내마모성이 더 좋은 반면 6x37은 더 유연합니다.
와이어 로프의 직경도 큰 역할을 합니다. 일반적으로 와이어로프의 두께가 두꺼울수록 내하력은 높아집니다. 무거운 것을 들어올릴 때 가는 끈과 두꺼운 밧줄을 사용하는 것의 차이와 같습니다. 직경이 클수록 하중을 더욱 균등하게 분산시켜 개별 스트랜드에 가해지는 응력을 줄일 수 있습니다.
또 다른 중요한 요소는 삽입 리깅 자체의 구성입니다. 스웨이징, 접합 또는 수지 주조 소켓을 사용하여 와이어 로프를 마무리하는 방법은 하중 용량에 영향을 미칠 수 있습니다. 레진 캐스트 소켓이 있는 슬링의 경우 다음을 확인하세요.수지 주조 소켓이 있는 슬링/주조 장비. 이러한 유형의 종단은 강력하고 안정적인 연결을 제공하여 전체 하중 지지 능력을 향상시킵니다.
슬링의 각도도 중요한 고려 사항입니다. 슬링이 하중과 각도를 이루면 슬링에 가해지는 유효 하중이 증가합니다. 예를 들어, 45도 각도로 단일 다리 슬링을 사용하는 경우 슬링에 가해지는 하중은 실제 하중 중량의 약 1.4배입니다. 각도가 감소할수록 슬링에 가해지는 하중은 더욱 증가합니다. 따라서 부하 용량을 계산할 때 이를 고려하는 것이 중요합니다.
부하 용량을 계산하는 방법을 설명하기 위해 간단한 예를 살펴보겠습니다. 직경 1/2인치의 6x37 와이어 로프로 만들어진 단일 다리 삽입 장치가 있다고 가정합니다. 업계 표준에 따르면 1/2인치 6x37 와이어 로프의 기본 절단 강도는 약 17,800파운드입니다. 그러나 우리는 리프팅에 전체 파괴 강도를 사용할 수 없습니다. 안전계수를 적용해야 합니다.
업계에서 사용되는 일반적인 안전계수는 5~6입니다. 이 예에서는 안전계수 5를 사용하겠습니다. 따라서 이 단일 다리 삽입 장비의 작업 하중 한계(WLL)는 기본 파괴 강도를 안전 계수로 나눈 값입니다. 이 경우 17,800 / 5 = 3560파운드입니다.
다중 다리 슬링을 사용하는 경우 계산이 좀 더 복잡해집니다. 2-레그 슬링의 경우 다리 사이의 각도를 고려해야 합니다. 다리가 서로 60도 각도를 이루고 하중이 두 다리 사이에 고르게 분산되면 삼각법을 사용하여 각 다리에 가해지는 하중을 계산할 수 있습니다.
하중의 총 중량이 W라고 가정해 보겠습니다. 각 다리에 가해지는 하중(L)은 L = W / (2 * cos(θ/2)) 공식을 사용하여 계산할 수 있습니다. 여기서 θ는 두 다리 사이의 각도입니다. 따라서 W = 10,000파운드이고 θ = 60도이면 cos(60/2)=cos(30) = 0.866입니다. 각 다리의 부하는 10,000 / (2 * 0.866) ≒ 5774파운드입니다.
그런 다음 삽입 리깅의 각 다리에 대한 작업 하중 제한이 계산된 하중보다 큰지 확인해야 합니다. 그렇지 않다면 와이어 로프의 직경을 늘리거나 더 많은 다리를 사용하여 하중을 분산시켜야 합니다.
환경적 요인이 적재 용량에 영향을 미칠 수 있다는 점에 유의하는 것도 중요합니다. 예를 들어, 삽입 장치가 고온에 노출되면 와이어 로프의 강도가 감소할 수 있습니다. 부식은 시간이 지남에 따라 와이어 로프를 약화시킬 수도 있습니다. 따라서 장비의 무결성을 보장하기 위해서는 정기적인 검사가 필요합니다.
삽입 장비를 구매할 때 고품질 제품을 구입하고 있는지 확인하고 싶을 것입니다. 우리 공장은 최고 수준의 삽입 리깅을 생산합니다. 당사의 제조 공정 및 제품에 대한 자세한 내용은 다음 사이트에서 확인하실 수 있습니다.삽입 장비. 우리는 최고의 재료를 사용하고 엄격한 품질 관리 조치를 준수하여 삽입 리깅이 업계 표준을 충족하거나 초과하도록 보장합니다.
결론적으로, Insertion Rigging에서 내하중을 계산하는 것은 단순히 하중의 무게를 보는 것만큼 간단하지 않습니다. 와이어로프의 종류와 직경, 리깅의 구조, 슬링의 각도, 환경적 요인 등을 고려해야 합니다. 적절한 계산을 수행하면 리프팅 작업의 안전과 효율성을 보장할 수 있습니다.
삽입 리깅 시장에 있거나 부하 용량 계산에 대해 궁금한 점이 있으면 주저하지 말고 문의하세요. 우리는 귀하의 리프팅 요구 사항에 맞는 올바른 선택을 할 수 있도록 도와드립니다. 귀하가 소규모 계약자이든 대규모 산업 회사이든 관계없이 당사는 귀하에게 적합한 삽입 리깅 솔루션을 보유하고 있습니다.
참고자료
- 와이어 로프 기술위원회의 "와이어 로프 슬링 핸드북"
- OSHA(산업안전보건청)의 산업 표준 및 지침
